LYON TGV

LYONS - PARIS

www.bonjourlafrance.com

diakses tanggal 1 November 2012



KONSEP DESAIN

       Santiago Calatrava merancang stasiun kereta TGV ini sebagai penghubung antara bandara ke pusat kota Lyon. Meskipun desainnya terlihat seperti metamorfosis dari sayap burung yang terbuka, Calatrava sebenarnya ingin menjelaskan bahwa dia mendapat inspirasi itu dari bentuk mata manusia. Pintu masuk yang menyambut pengunjung dibuat dengan beton bentuk “V” yang menghubungkan dengan empat lengkungan dari bangunan yang terbentuk sebagai patung paruh burung. Untuk bagian tengah diciptakan sebuah pusat bangunan yang melengkung dan terbuat dari kaca untuk pencahayaan alami bangunan pada siang hari. Sisi lengkung bangunan yang membentuk sayap terbuat dari material baja dan kaca yang didukung oleh struktur beton bertulang.
(http://studiogarthabarny.blogspot.com/2011/03/santiago-calatrava-lyon-satolas-tgv.html)




                                                                              diakses tanggal 31 Oktober 2012


                                                                              diakses tanggal 31 Oktober 2012


 Sehingga Lyon TGV station ini dirancang dengan struktur beton dan baja setinggi hampir 40 meter dan bangunan ini dirancang seperti seekor burung raksasa dengan sayap terkembang. Bentuk dipilih yang ekspresif tapi mudah dipahami dengan citra yang bisa langsung diasosiasikan dengan lingkungan sekitar ketika dilihat baik melalui darat maupun udara. Bentuk tersebut melambangkan ide dari penerbangan itu sendiri, karakter dari pemandangan gunung dan perwujudan gagasan yang tinggi.

   Kompleksitas yang ada melahirkan ide untuk pencahayaan meskipun menggunakan material-material yang berat seperti baja dan beton. Penumpang akan langsung dapat merasakan bahwa mereka memang sudah di bandara ketika baru saja tiba dari penerbangannya. Oleh sebab itu, platform atap dibuat rendah untuk memberikan pandangan yang bebas menuju background dari bangunan bandara tersebut, dan akses lalu lintas diatur sedemikian rupa agar mengarah ke bangunan utama melalui bagian depan untuk menonjolkan tampilan luar dan fungsi bangunan.

   Calatrava juga menentukan pergerakan apa saja yang berlangsung di sana: perlintasan kereta, bus, mobil, dan pejalan kaki. Ada ketentuan khusus berkaitan dengan pergerakan tersebut, yakni orientasi penumpang yang baik. Ukuran dan arah dari volume bangunan membuat penumpang tetap terorientasi dengan baik. Atap menjadi penyelesaian terbaik dari bangunan ini: dirancang rumit sehingga mudah ditemukan, dilihat, dan diingat. Bentuknya mencerminkan siluet seekor burung raksasa yang mengembangkan sayapnya di atas platform bangunan.

PROGRAM RUANG

Calatrava juga telah menentukan pembagian ruang-ruang di dalam stasiun Lyon TGV, yaitu:

- Bangunan stasiun Lyon TGV ini terdiri dari dua elemen :

- Lorong untuk jalur kereta (terbuat dari beton bertulang).

- Akses yang besar dengan ruang distribusi di atasnya (dibangun dari struktur logam).

- Hall stasiun ditempatkan secara simetris di atas lintasan.

- Terdapat peron kereta yang tertutup sepanjang 500 meter.

- Hall stasiun ini terhubung ke bandara melalui sebuah galeri baja tertutup.

- Terminal bus dan taksi berada di sisi Barat hall stasiun.

- Stasiun ini memiliki enam lintasan kereta. Dua lintasan tengah dibangun melewati sebuah caisson (struktur kedap air) untuk kereta-kereta cepat dengan jadwal nonstop.

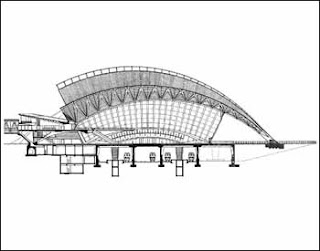

STRUKTUR LYON TGV

www.strutture.info/Images/

diakses tanggal 1 November 2012

• Terowongan kereta dirancang dengan elemen-elemen modular pada struktur beton bertulang, dibangun pada lahan dengan bentukan baja.

• Ruangan dasar memiliki tinggi 9 meter yang setara dengan panjang dari satu kereta.

• Struktur terowongan dibuat semakin terbuka ketika sudah mendekati bagian luar.

• Struktur pendukung platform atas dirakit seperti huruf V yang mempertemukan setiap ujung dari lengkungan-lengkungan baja pada atap.

• Bagian tengah dari struktur beton selebar 53 meter ini mengkilap dari arah pergerakan penumpang sehingga langsung dapat ditangkap oleh mata.

• Atap hall stasiun ditopang oleh dua lengkungan baja.

• Dua balok baja lengkung lainnya mengikuti garis tengah pada rangka atap.

• Keempat balok lengkung tersebut membentang sejauh 100 meter, ditopang oleh sebuah pembatas dari beton di sisi barat.

• Penutup yang mengkilap diletakkan pada lengkungan beton besar yang mencakup lebar dari stasiun sementara di bawahnya lengkungan yang lebih kecil mulai dari portal ke trotoar stasiun.

• Ruang antara lengkungan dilengkapi dengan lembaran kaca yang dapat diputar untuk ventilasi.

DETAIL STRUKTUR LYON TGV

https://www.youtube.com/watch?v=wc8_Pps8ox4
